Generator-Shovelhead-Motor
1966-69年に生産されていたハーレーのビッグツイン系のエンジンです
パンヘッドからヘッド周りが大幅に改善されてパワーアップしています
クランクはまだ完成していなかったのか、そのままでヘッドだけ次世代になったってゆう、何とも行き当たりばったり感が満載なこのエンジンですが、アーリーショベルの愛称で人気者ですね
簡単に言えば、腰下がパンで腰上がショベルってことです
こちらはリビルド完了した68年のアーリーです

次に控えているのも、アーリーショベルです
ジェネレーター搭載のエンジンなので、ピーナッツ型のカムカバーです

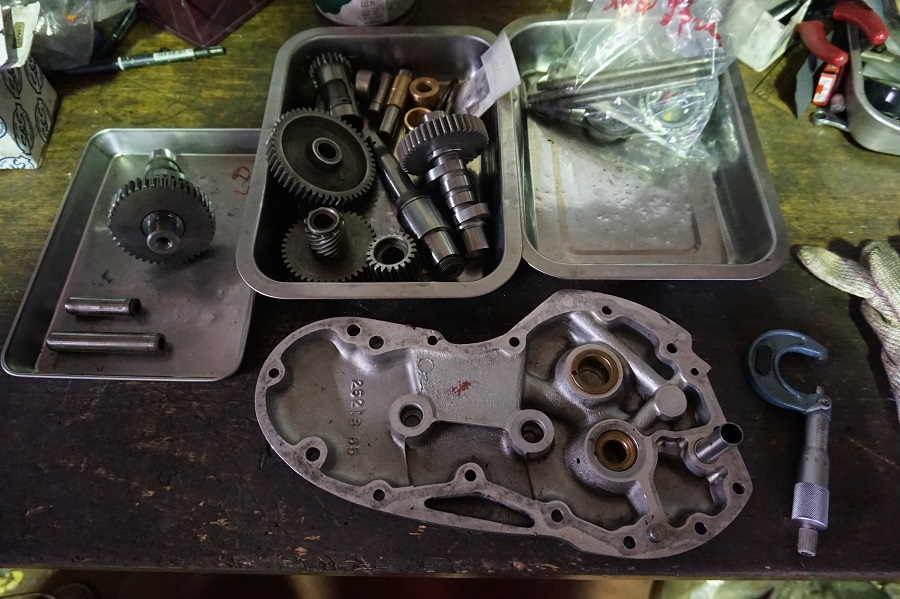

まずはギアケースからリビルドしていきます

状態の悪いブッシュは交換です

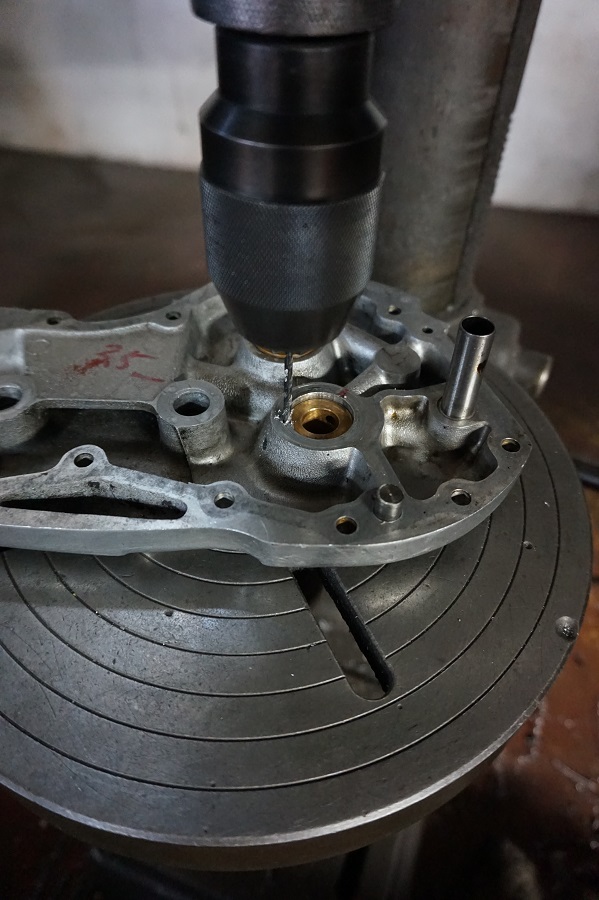

オイル穴やら諸々の加工などをします

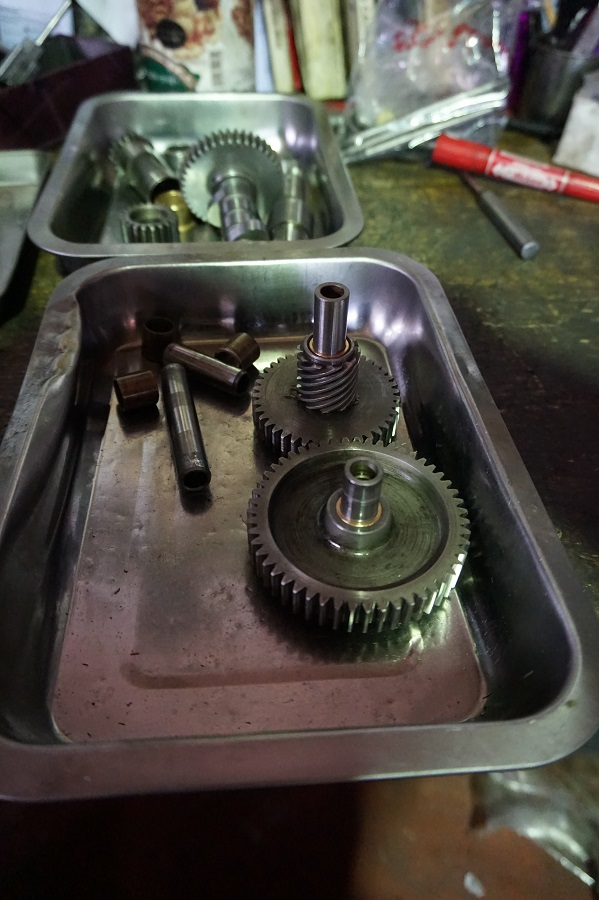

ギア類のブッシュも入れ替えて、リーミングで仕上げます

いい感じで仕上がりました

カムカバーを仮にセットしてラインリーミングにて仕上げます

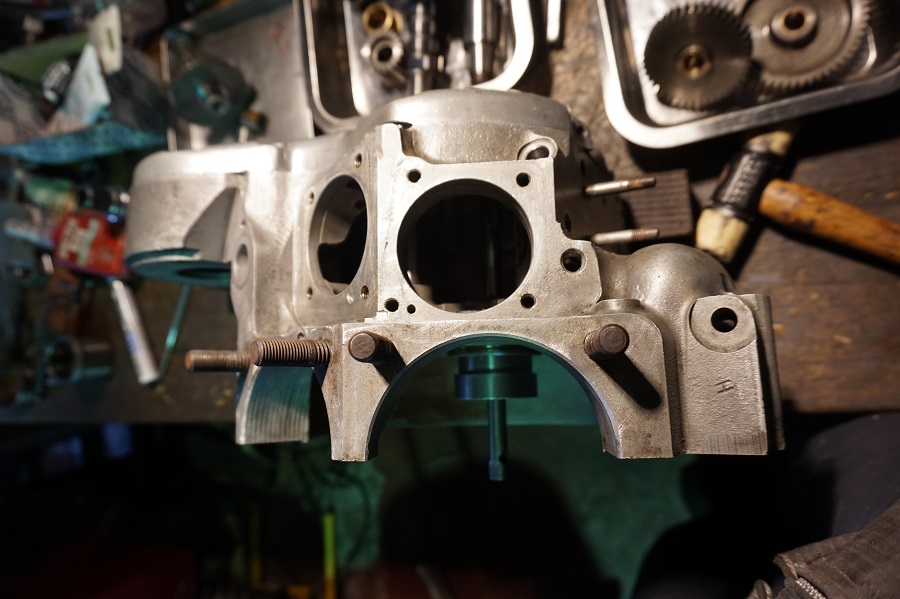

クランクケース側は専用の治具を使用

綺麗に仕上がったところで、実際に組み付けてスムーズに動くことを確認します
最後にジェネレーターまで取り付けしてマッチングを確認しておきます


こちらはピニオンギアの選定です
カムギアの大きさに合わせて適正なものにする必要があります

フライホイールの加工です
バランス取に備えて古い加工穴を埋めておきます

鉛をガンガンに埋め込んで・・・

成形して綺麗にします

次はフライホイールのバランシング作業です
また報告します
++++++++++++
